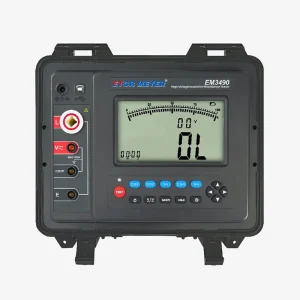

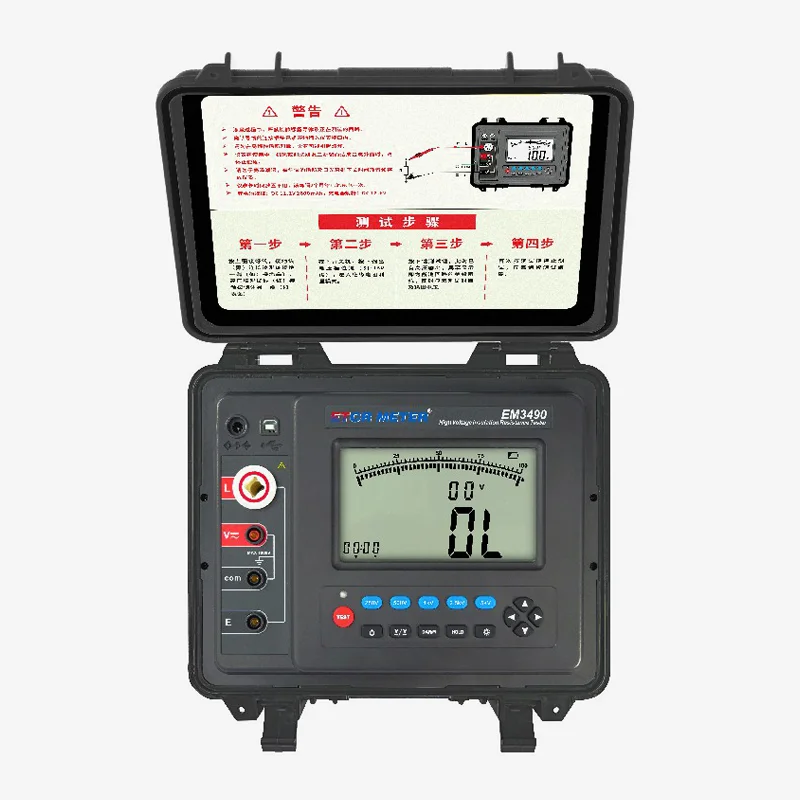

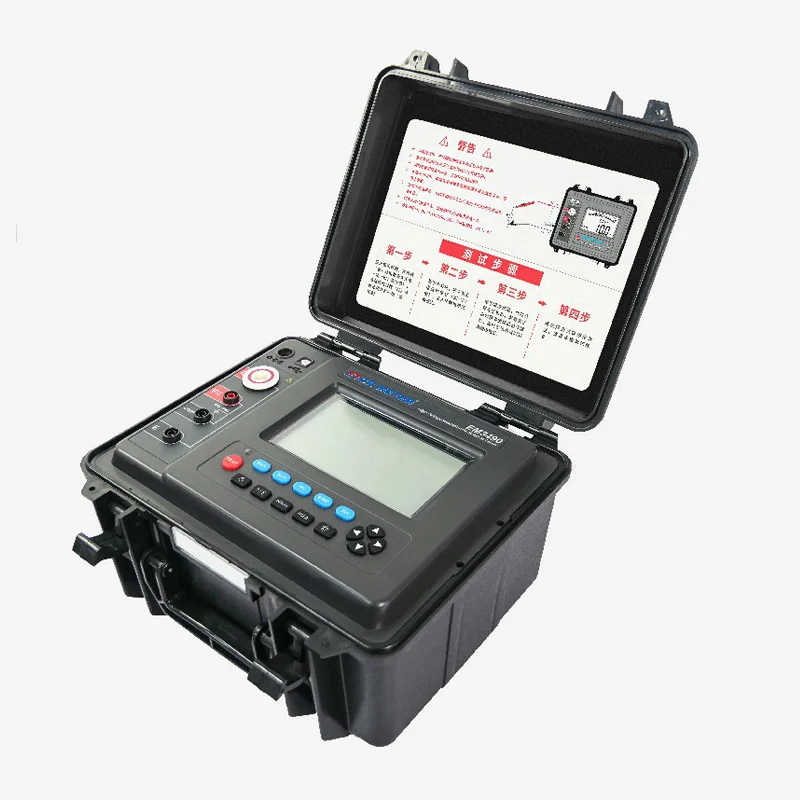

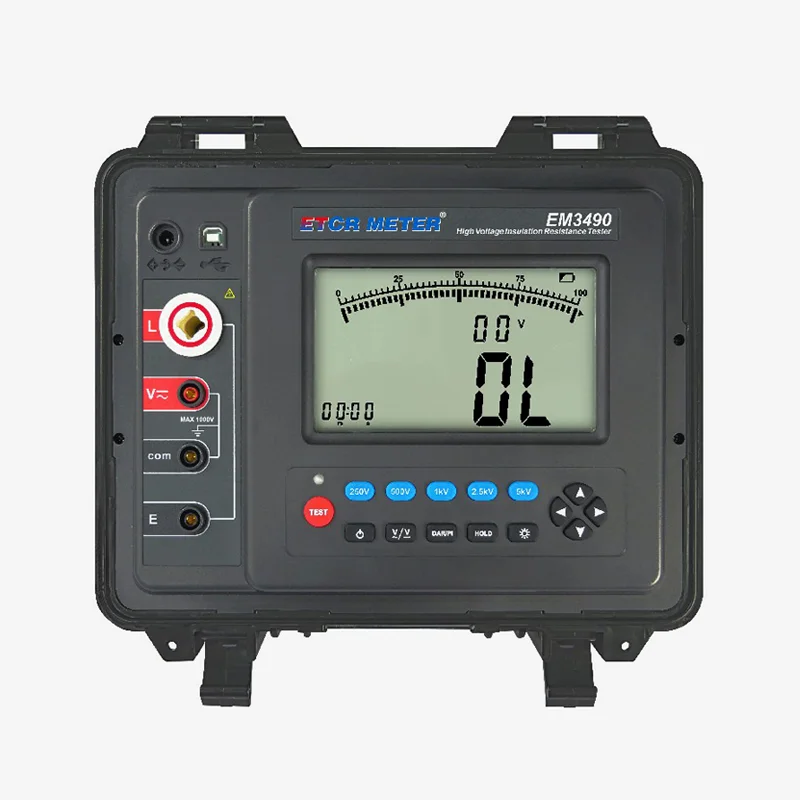

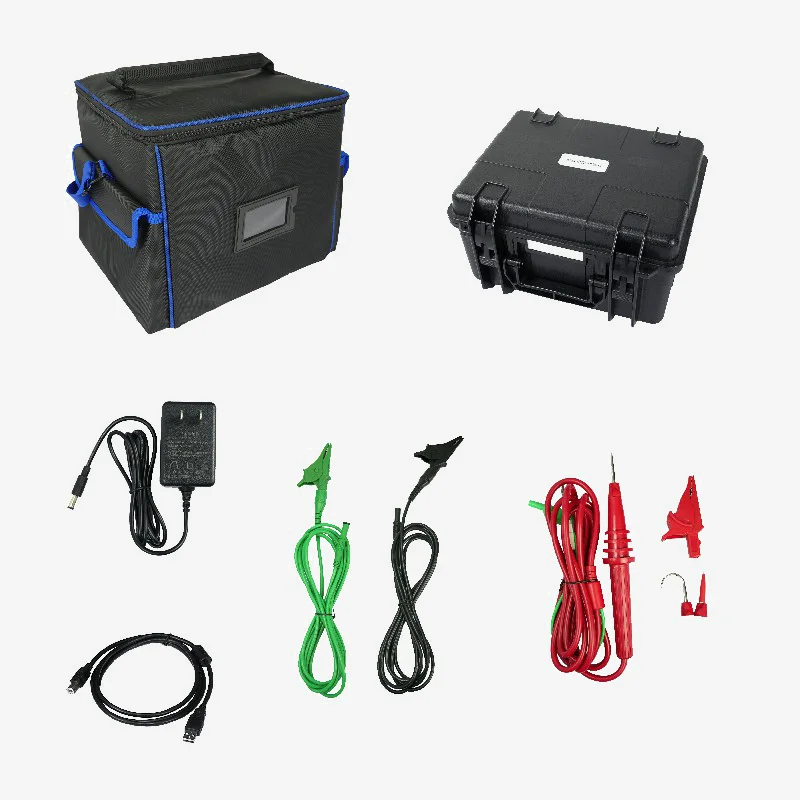

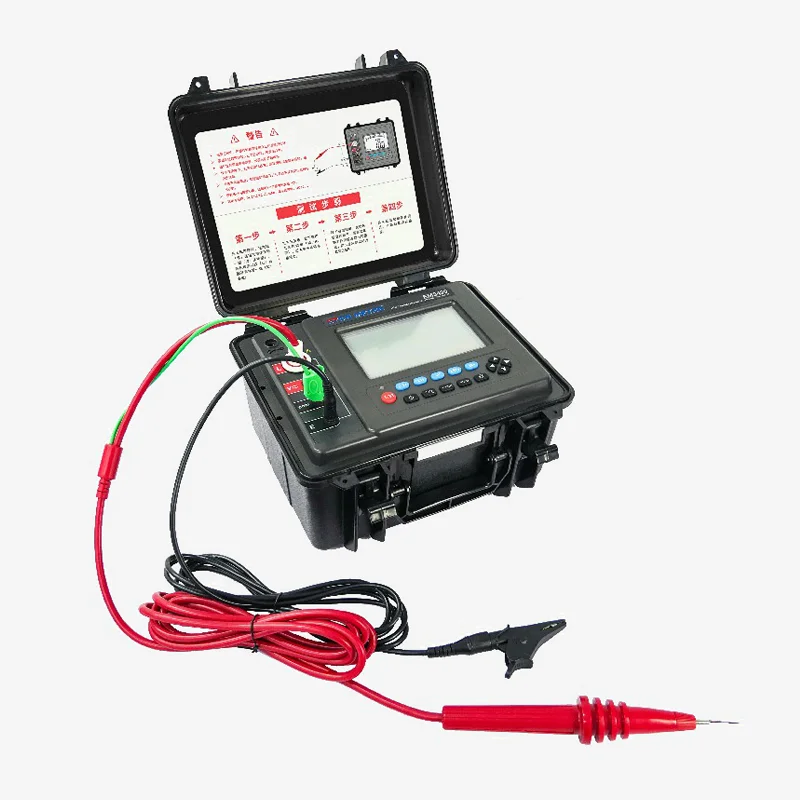

Medidor de Resistencia de Aislamiento de Alto Voltaje ETCR EM3490
El comprobador de resistencia de aislamiento de alto voltaje de la serie ETCR ® EM3490, también conocido como megóhmetro o comprobador de resistencia de aislamiento, se utiliza para realizar pruebas de resistencia de aislamiento.
Este instrumento digital de alto rendimiento cuenta con una gran pantalla LCD con retroiluminación, retención de datos, descarga automática y apagado automático. También incluye temporización de pruebas y monitoreo de voltaje. Cuando el voltaje del circuito supera los 36 V, el instrumento desactiva la prueba para proteger el objeto bajo prueba y al personal.
El instrumento es fácil de operar y muestra el valor de la resistencia de aislamiento, el tiempo de prueba y la tensión de salida en la misma pantalla. También proporciona mediciones de la relación de absorción, el índice de polarización, la tensión alterna y la tensión continua.
El comprobador de resistencia de aislamiento de alto voltaje de la serie ETCR EM3490 es estéticamente agradable, ofrece un amplio rango, alta precisión, alta resolución y es fácil de operar y transportar. Es preciso, confiable, estable, a prueba de golpes y tiene fuertes capacidades antiinterferencias.
Su construcción a prueba de polvo y humedad lo convierte en un instrumento común y esencial para las telecomunicaciones, la generación de energía, la meteorología, las salas de computadoras, los campos petrolíferos, la instalación y el mantenimiento electromecánico y las empresas industriales que utilizan electricidad como fuente de energía. Es adecuado para medir la resistencia de diversos materiales aislantes y la resistencia de aislamiento de transformadores, motores y equipos eléctricos.
Características ETCR EM3490:
- El valor de la resistencia de aislamiento, el tiempo de prueba y los datos de la prueba de voltaje de salida se muestran en la misma pantalla. Esto facilita enormemente la realización de las pruebas y la consulta del historial de datos
- Su exclusiva y robusta tecnología antiinterferencias garantiza una capacidad de prueba estable incluso en entornos con gran capacitancia distribuida (como cables largos) y fuertes interferencias electromagnéticas (como subestaciones)
- Indicadores de medición completos: Resistencia de aislamiento (IR), Índice de polarización (PI), Relación de absorción (DAR), Voltaje CA/CC (V)
- La función de descarga automática descarga de forma automática y rápida la carga del objeto de prueba después de la prueba, eliminando la necesidad de un circuito de descarga externo
- Memoria de registro de pruebas de gran capacidad; los registros de pruebas se pueden consultar y analizar directamente en este instrumento. Puede almacenar automáticamente 600 conjuntos de datos de prueba en tiempo real con información de tiempo de prueba
- La función de carga mediante comunicación USB permite transferir los datos grabados a un ordenador para su análisis estadístico
- La función de comunicación Bluetooth permite cargar los resultados de las pruebas a un teléfono móvil
Especificaciones ETCR EM3490:
1. Rango y precisión de la resistencia de aislamiento
| Voltaje de salida | Rango de medición de la resistencia de aislamiento | Precisión de la medición |
|
250 V
|
0,1 MΩ ~ 1 GΩ | ±3%rdg±5dg |
| 1 GΩ ~ 10 GΩ | ±5%lectura±5dgt | |
| 10 GΩ ~ 30 GΩ | ±20%rdg±5dgt | |
|
500 V
|
0,2 MΩ ~ 2 GΩ | ±3%rdg±5dgt |
| 2 GΩ ~ 50 GΩ | ±20%rdg±5dgt | |
|
1 kV
|
0,5 MΩ ~ 5 GΩ | ±3%lectura±5dgt |
| 5 GΩ ~ 100 GΩ | ±20%rdg±5dgt | |
|
2,5 kV
|
1 MΩ ~ 1 GΩ | ±3%rdg±5dgt |
| 1 GΩ ~ 10 GΩ | ±10%rdg±5dgt | |
|
5 kV
|
10 GΩ ~ 300 GΩ | ±20%rdg±5dgt |
| 2 MΩ ~ 2 GΩ | ±3%rdg±5dgt | |
| 2 GΩ ~ 20 GΩ | ±10%rdg±5dgt | |
| 20 GΩ ~ 3,00 TΩ | ±20%rdg±5dgt |
2. Especificaciones técnicas
| Parámetro | Descripción |
| Funciones | Prueba de resistencia de aislamiento, prueba de índice de polarización, prueba de relación de absorción, prueba de voltaje CA, prueba de voltaje CC |
| Fuente de alimentación | Batería recargable de litio de 11,1 V CC y 2600 mAh |
| Voltaje de salida | ETCR EM3490: 250V, 500V, 1000V, 2500V, 5000V |
| Precisión del voltaje de salida | +4% ±10V |
| Rango de resistencia de aislamiento | ETCR EM3490: 0,1 MΩ a 3,00 TΩ |
| Medición de voltaje | Rango de medición: CA 750V/CC 1000V, precisión: ±1,5% lectura ±3 dígitos |
| Corriente de cortocircuito | 5 mA MÁX |
| Prueba de relación de absorción | Sí |
| Prueba del índice de polarización | Sí |
| Visualización de voltaje en tiempo real | Monitorización en tiempo real de la tensión en el terminal de prueba. Está prohibido realizar pruebas cuando la tensión supera los 36 V fuera del modo de prueba |
| Iluminación desde el fondo | Retroiluminación gris-blanca controlable, adecuada para su uso en lugares con poca luz |
| Modo de visualización | Gran pantalla LCD de 4 dígitos con barra de progreso de la prueba |
| Indicación de medición | Durante la medición, el LED parpadea y suena un zumbador |
| Tamaño de la pantalla LCD | 128 mm × 75 mm; Área de visualización: 124 mm × 67 mm |
| Dimensiones del instrumento | 280 mm × 260 mm × 160 mm |
| Preservación de datos | Los valores de la prueba de resistencia de aislamiento se guardan con solo pulsar un botón |
| Almacenamiento de datos | Se guardan 600 valores de prueba |
| Función Bluetooth | Sí |
| Tiempo de medición | Cada prueba dura 10 minutos. La prueba se puede detener manualmente durante su ejecución o automáticamente después de 10 minutos |
| Voltaje de la batería | Aparece el símbolo de bajo voltaje de la batería para indicar que debe cargarla inmediatamente |
| Función de autodescarga | El símbolo parpadea durante la descarga y se apaga cuando ha finalizado |
| Función de apagado automático | Se apaga automáticamente después de 15 minutos de funcionamiento |
| Consumo de energía | En espera: aprox. 40 mA; Medición: aprox. 100 mA (retroiluminación apagada) |
| Peso | Medidor: aprox. 2260 g; Cables y accesorios: aprox. 3320 g. Peso total: aprox. 5,58 kg |
| Temp. y humedad de funcionamiento | -10 °C a 40 °C; 80 % de humedad relativa o menos |
| Temp. y humedad de almacenamiento | -20 °C a 60 °C; 70 % de humedad relativa o menos |
| Normas de seguridad | IEC61010-1 (CAT III 300V, CAT IV 150V, Grado de contaminación 2) |
