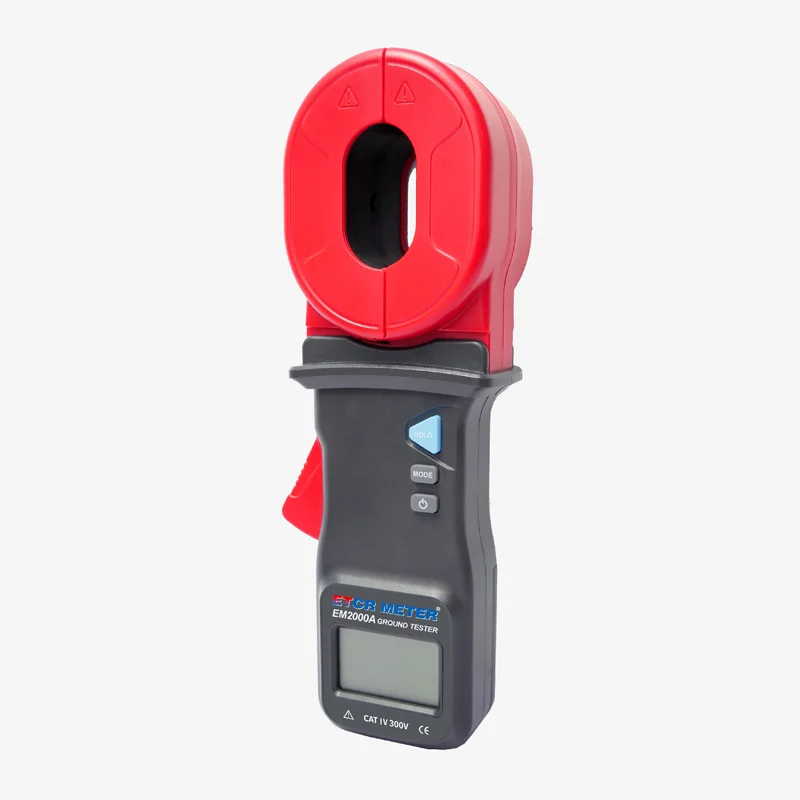

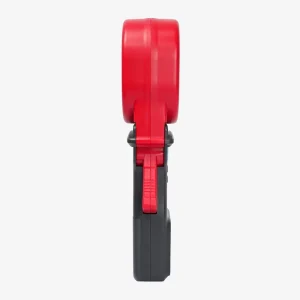

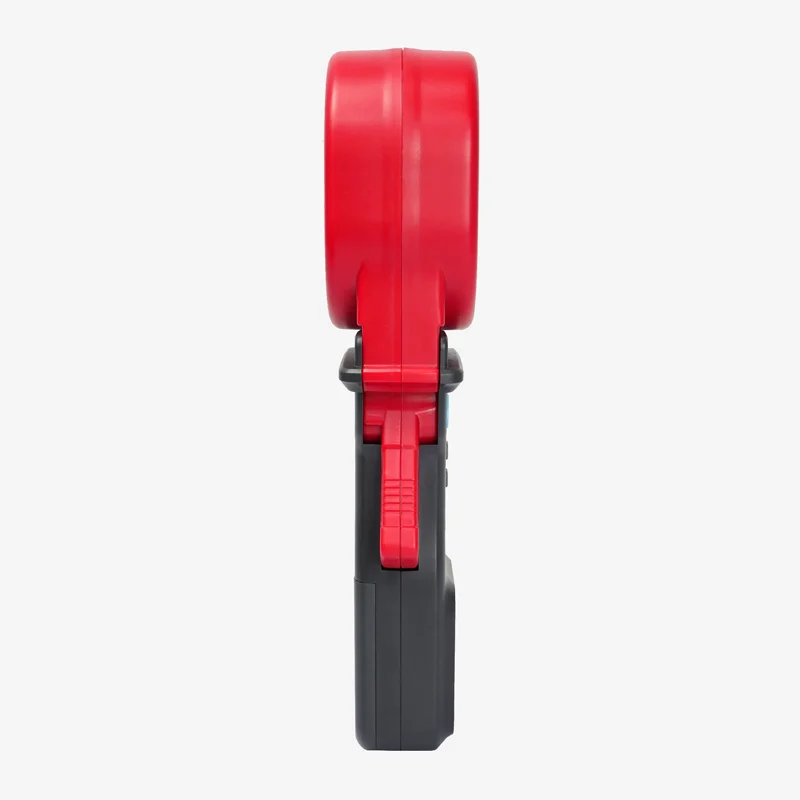

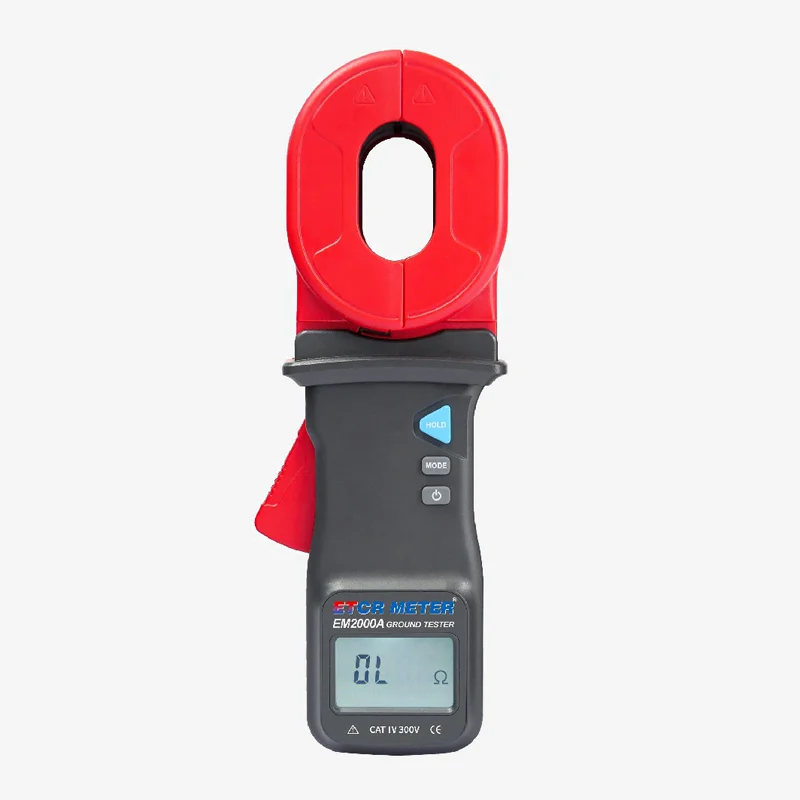

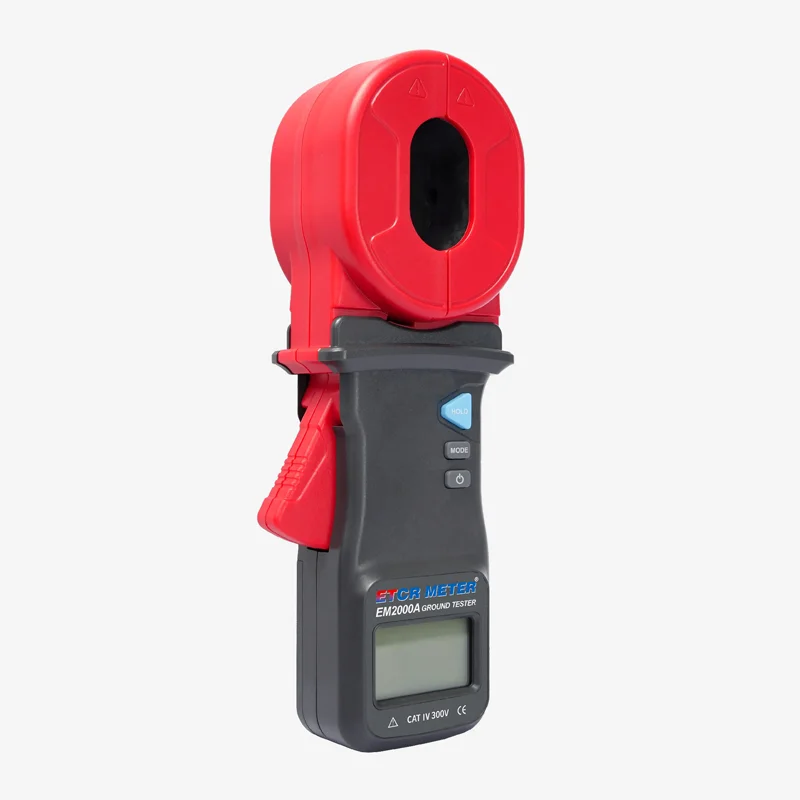

Tenaza de Resistencia de Tierra Económica ETCR 2000A
El comprobador de resistencia de tierra de pinza ETCR 2000A, también conocido como comprobador de resistencia de tierra de tipo pinza, comprobador de resistencia de tierra, comprobador de resistencia de bucle o comprobador de resistencia de tierra de pinza simple, se utiliza para medir la resistencia de tierra, la resistencia de bucle y para diagnosticar fallas de puesta a tierra.
Al medir sistemas puestos a tierra con bucles, no requiere desconectar el conductor de bajada de tierra ni utilizar electrodos de tierra auxiliares, lo que lo hace seguro, rápido y cómodo de usar. El comprobador de resistencia de tierra de pinza se utiliza ampliamente en la medición de resistencia de tierra y resistencia de bucle en equipos eléctricos, de telecomunicaciones, meteorología, campos petrolíferos, construcción e industriales. La pinza larga es especialmente adecuada para aplicaciones con puesta a tierra de acero plano.
El ETCR 2000A puede medir fallas a tierra que no se pueden detectar con los métodos tradicionales y se puede aplicar en situaciones en las que los métodos tradicionales no pueden medir, porque el comprobador de resistencia de tierra de pinza mide el valor global de la resistencia del electrodo de puesta a tierra y la resistencia del cable de puesta a tierra.
ETCRMETER es una marca de alta gama de ETCR. Todos los productos son fabricados por ETCR, que también ofrece soporte técnico y servicio posventa.

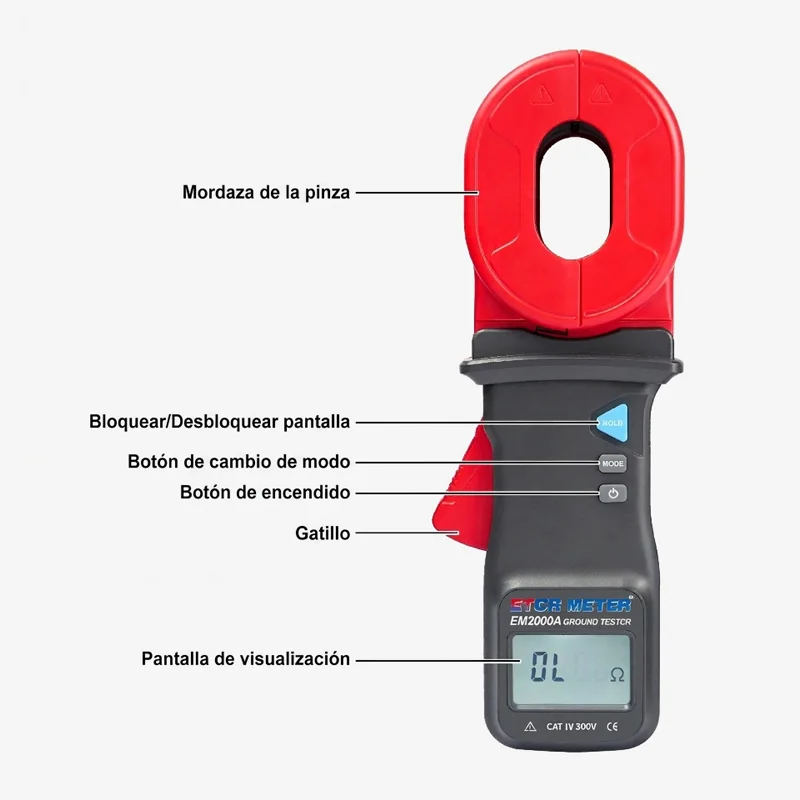

Características ETCR 2000A:
- Medición de resistencia de tierra, medición de resistencia de bucle, detección de fallas de puesta a tierra
- Tamaño de la mordaza de la pinza: 55 mm × 32 mm
- Rango de resistencia: 0,010 Ω ~ 500 Ω
- Almacenamiento de datos: 99 grupos
- Función de alarma: Umbral de alarma de configuración personalizada
- Retención de datos: Botón HOLD
- Nivel de protección: Doble aislamiento
- Modo de medición: Tipo sin contacto
- Rango de medición: Rango automático
- Estructura del probador: Tipo de pinza

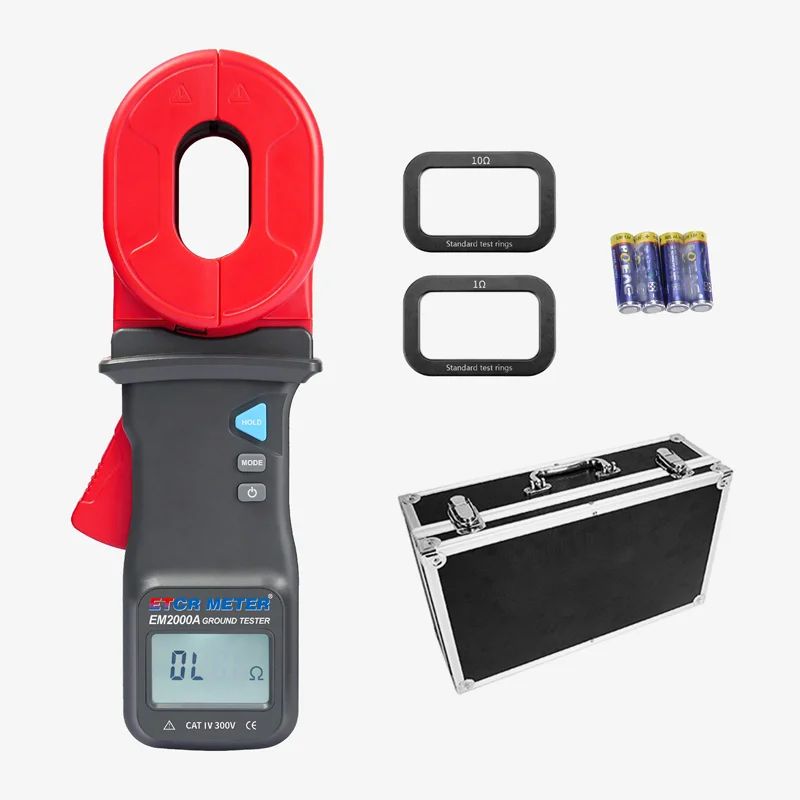

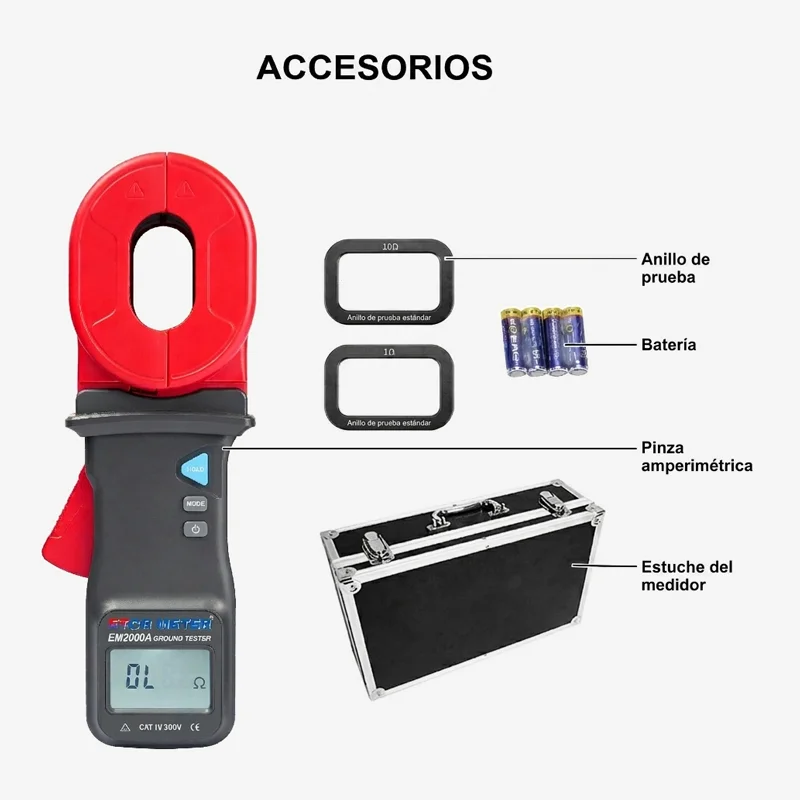

- Método de autocalibración: Calibración con anillo de prueba
Especificaciones ETCR 2000A:
1. Rango de medición y precisión
| Modo de medición | Rango de medición | Resolución | Exactitud |
|
Resistencia de la Tierra
|
0,010 Ω ~ 0,099 Ω | 0,001 Ω | ± (1% lectura + 0,01 Ω) |
| 0,10 Ω ~ 0,99 Ω | 0,01 Ω | ± (1% lectura + 0,01 Ω) | |
| 1,0 Ω ~ 49,9 Ω | 0,1 Ω | ± (1% lectura + 0,1 Ω) | |
| 50,0 Ω ~ 99,5 Ω | 0,5 Ω | ± (1,5% de la lectura + 0,5 Ω) | |
| 100 Ω ~ 199 Ω | 1 Ω | ± (2% lectura + 1 Ω) | |
| 200 Ω ~ 395 Ω | 5 Ω | ± (5% lectura + 5 Ω) | |
| 400 Ω ~ 590 Ω | 10 Ω | ± (10% lectura + 10 Ω) |
2. Especificaciones técnicas
| Nombre de la especificación | Descripción de los parámetros |
| Funciones | Medición de la resistencia de tierra, medición de la resistencia de bucle, evaluación de fallas de puesta a tierra. |
| Fuente de alimentación | 6V CC (4 pilas alcalinas secas de 5 pulgadas). |
| Pantalla LCD | Pantalla digital LCD de 4 dígitos, 47 mm × 28,5 mm. |
| Rango de resistencia de tierra | 0,010 Ω ~ 500 Ω. |
| Resolución máxima | 0,001Ω. |
| Nivel de protección | Doble aislamiento. |
| Característica de la estructura | Tipo de sujeción. |
| Cambio | Automáticamente. |
| Configuración del umbral de alarma | Resistencia: 1Ω ~ 499Ω. |
| Tiempo de medición único | 0,5 s. |
| Frecuencia de medición | >1 kHz. |
| Almacenamiento de datos | 99 grupos. |
| Tamaño de la mordaza de sujeción (CT) | 55 mm × 32 mm. |
| Dimensión del probador | 275 mm × 100 mm × 56 mm. |
| Peso | Aprox. 950 g (batería incluida). |
| Temperatura y humedad de funcionamiento | – 10 °C ~ 55 °C; 10% HR ~ 90% HR. |
