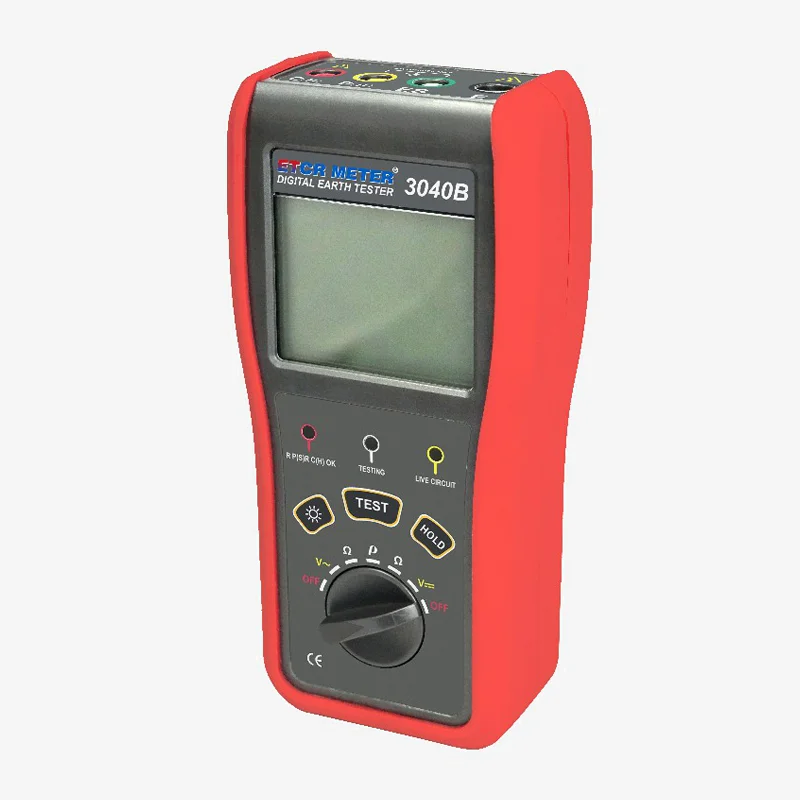

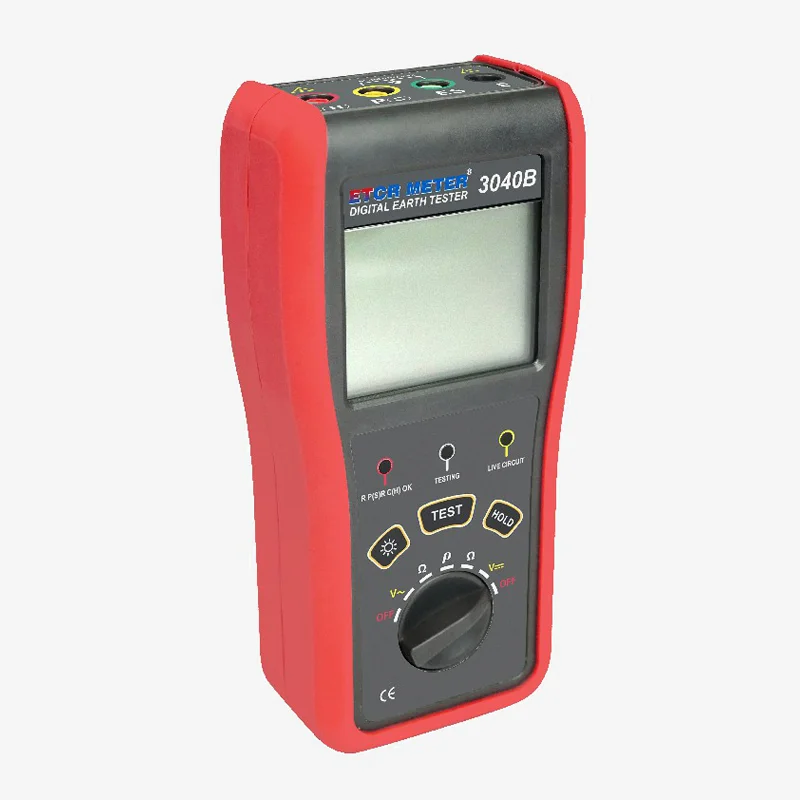

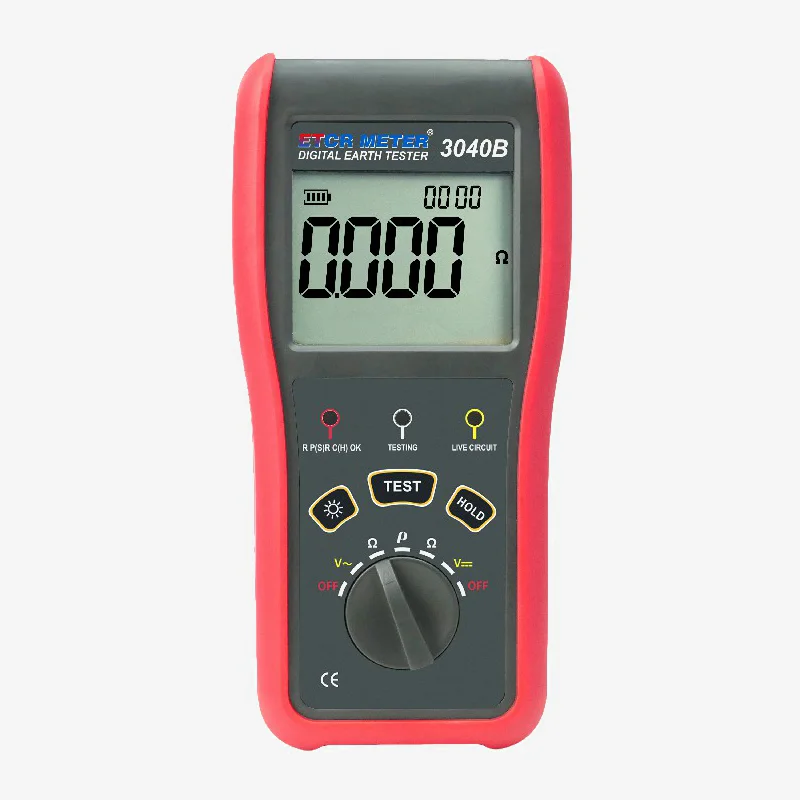

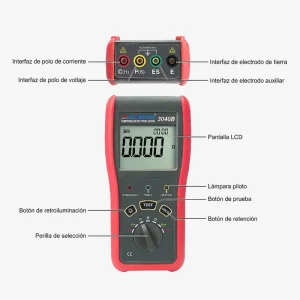

Probador de resistencia de tierra/resistividad del suelo ETCR EM3040B
El comprobador de resistencia de tierra/resistividad del suelo EM3040B, también conocido como comprobador de resistividad del suelo, está meticulosamente diseñado y fabricado para mediciones in situ de resistencia de tierra, tensión de tierra y resistividad del suelo. Utiliza tecnología digital y de microprocesador, lo que permite mediciones precisas de resistencia de tierra de 4, 3 o 2 hilos.
El instrumento cuenta con una función de alarma para la estaca de puesta a tierra auxiliar, que muestra la resistencia de dicha estaca durante la prueba. Un indicador luminoso señala si la estaca de puesta a tierra auxiliar está correctamente conectada, evitando errores causados por una resistencia de puesta a tierra excesiva. Al medir la tensión de tierra, suena una alarma cuando la tensión supera los 36 V, protegiendo al operador.

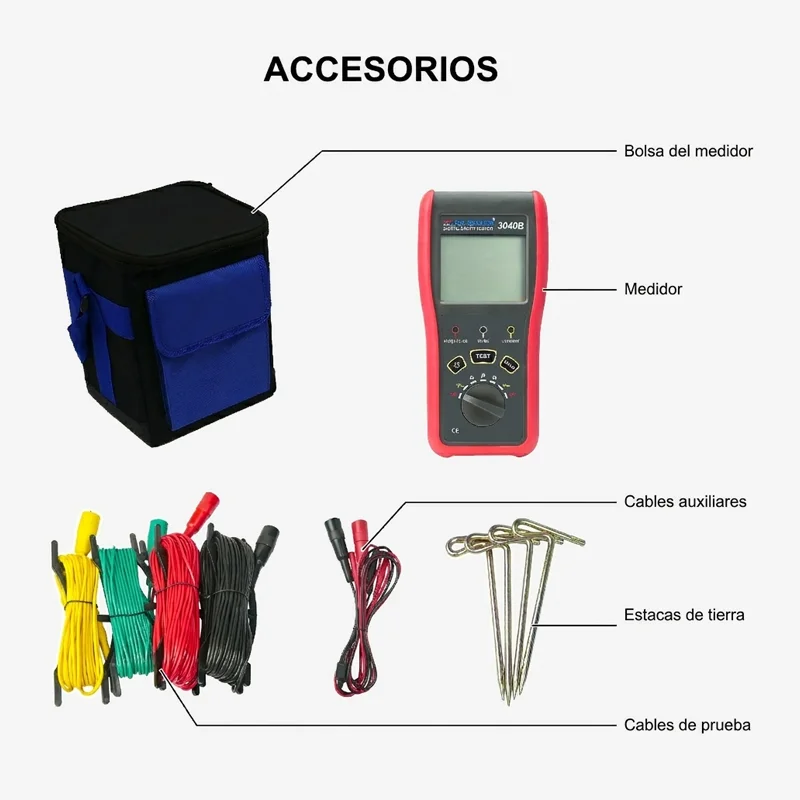

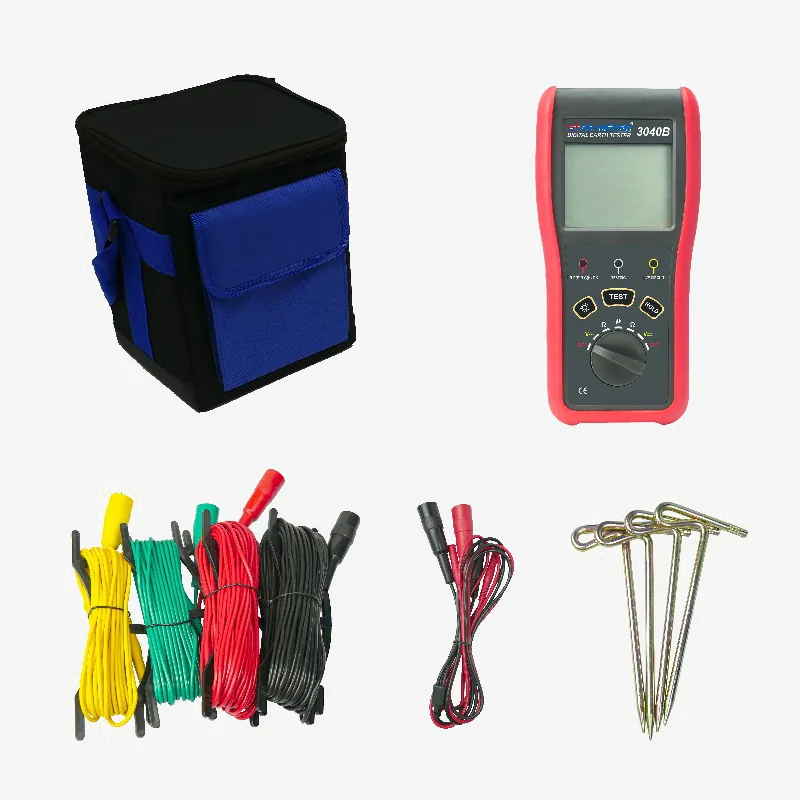

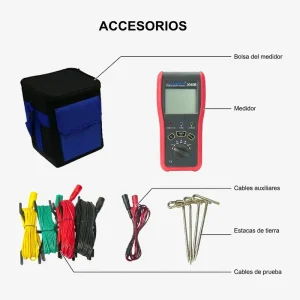

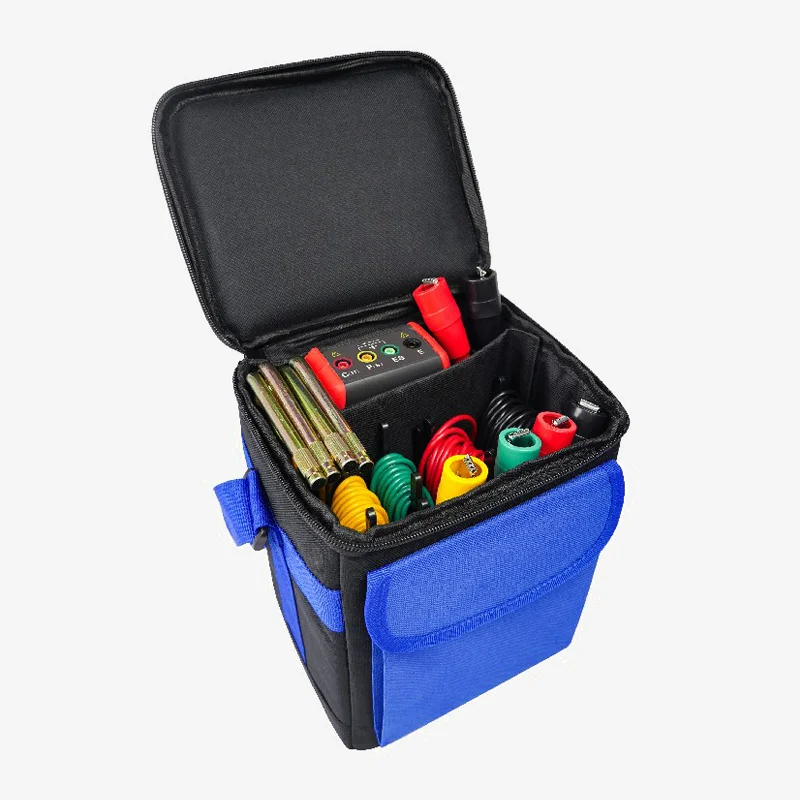

El medidor de resistencia de tierra/resistividad del suelo EM3040B consta de un cable maestro y cables de prueba. Cuenta con función de apagado automático, cambio automático en todo el rango de medición, gran resistencia a las interferencias y un funcionamiento sencillo. Se utiliza ampliamente para la medición de la resistencia de tierra en los sectores de energía, telecomunicaciones, meteorología, yacimientos petrolíferos, construcción, protección contra rayos y equipos eléctricos industriales.
Características ETCR EM3040B:
- Medición de resistencia de tierra, medición de resistividad del suelo, medición de voltaje de tierra
- Modo de medición: método de dos hilos, método de tres hilos, método de cuatro hilos
- Rango de resistencia de tierra: 0,00 Ω ~ 30,00 kΩ
- Rango de resistividad del suelo: 0,00 Ωm ~ 9999 kΩm
- Rango de voltaje de tierra: CC/CA 0 V ~ 600 V
- Precisión de medición de voltaje: ± 2 % lectura ± 3 dígitos
- Almacenamiento de datos: 300 grupos
- Modo de visualización: LCD retroiluminado
- Indicación de batería baja
- Función de alarma de estaca auxiliar
- Ligero, fácil de transportar y de manejo sencillo
- Incorpora detección de pilotes de puesta a tierra auxiliar. El medidor muestra la resistencia de los pilotes de puesta a tierra auxiliar durante la prueba, evitando errores causados por una resistencia excesiva
- Incorpora alarmas de pilotes auxiliares y de voltaje
Especificaciones ETCR EM3040B:
1. Rango y precisión de la medición
| Modo de medición | Rango de medición | Exactitud | Resolución |
|
Resistencia de Tierra (R)
|
0,00 Ω∼30,00 Ω | ±2%rdg±3dgt | 0,01 Ω |
| 30,0 Ω∼300,0 Ω | ±2%rdg±3dgt | 0,1 Ω | |
| 300 Ω∼3000 Ω | ±2%rdg±3dgt | 1 Ω | |
| 3,00 kΩ∼30,00 kΩ | ±4%rdg±3dgt | 10 Ω | |
|
Resistividad del suelo (ρ)
|
0,00 Ωm∼99,99 Ωm |
(ρ=2πaR a:1,0 m∼100 m; π=3,14)
|
0,01 Ωm |
| 100,0 Ωm∼999,9 Ωm | 0,1 Ωm | ||
| 1000 Ωm∼9999 Ωm | 1 Ωm | ||
| 10,00 kΩm∼99,99 kΩm | 10 Ωm | ||
| 100,0 kΩm∼999,9 kΩm | 100 Ωm | ||
| 1000 kΩ a 9999 kΩ | 1 kΩ m | ||
| Voltaje CA/CC | CC / CA 0,0∼600V | ±2%lectura±3dgt | 0,1 V |
2. Especificaciones técnicas
| Parámetros Técnicos | Descripción |
| Funciones | Medición de la resistencia de tierra de dos, tres y cuatro hilos, medición de la resistividad del suelo y medición de la tensión de tierra. |
| Fuente de alimentación | CC 9V (6 pilas alcalinas LR6 de 1,5V) |
| Pantalla LCD | 58 mm × 46 mm |
|
Rango de medición
|
Resistencia de tierra: 0,00 Ω a 30,00 k$\Omega$; resolución: 0,01 Ω; precisión: ±2% de la lectura ±3 dígitos |
| Resistividad del suelo: 0,00 Ωm ~ 9000 k$\Omega$m; resolución: 0,01 Ωm; precisión: ±2% lectura ±3 dígitos | |
| Tensión de tierra: CA/CC 0V ~ 600V; resolución: 1V; precisión: ±2% lectura ±3 dígitos | |
|
Método de medición
|
Resistencia de tierra: Método de cambio de polos de corriente nominal |
| Resistividad del suelo: Método de cuatro polos | |
| Tensión de tierra: rectificación de valor medio | |
| Frecuencia de prueba | 128 Hz / 111 Hz / 105 Hz / 94 Hz (AFC) |
| Corriente de prueba | > 20 mA (onda sinusoidal) |
| Voltaje de prueba de circuito abierto | CA 40V máximo |
|
Tiempo de medición
|
Tensión de tierra: Aprox. 3 veces/segundo |
| Resistencia de tierra, resistividad del suelo: Aprox. 15 segundos/tiempo | |
| Voltaje de línea | Mediciones por debajo de 600 V CA |

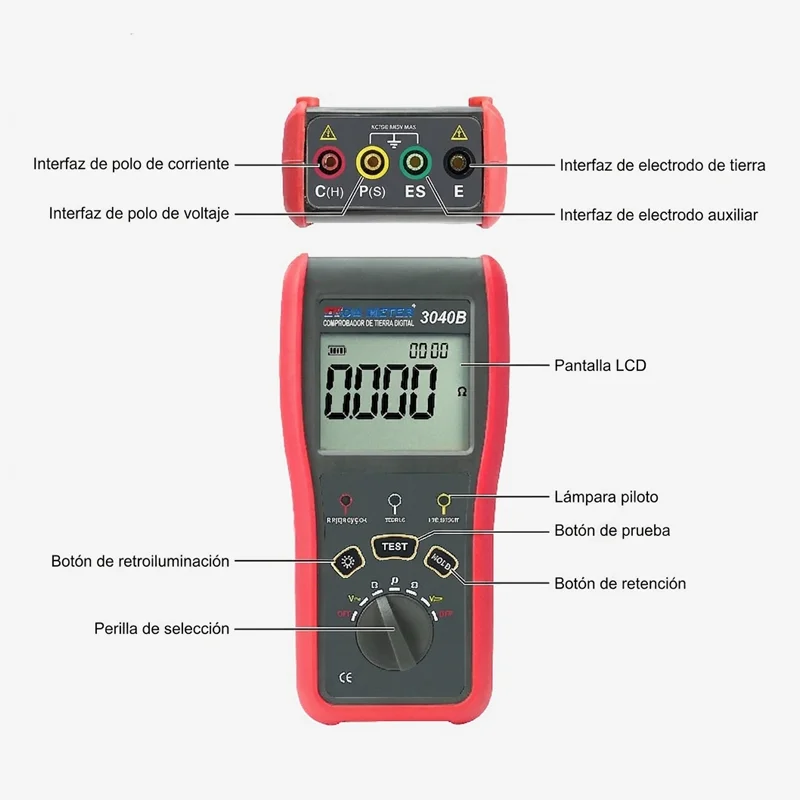

| Alarma auxiliar | El indicador RP(S)RC(H) OK evita errores causados por una resistencia excesiva a tierra del electrodo auxiliar. |
| Alarma de voltaje | Cuando el voltaje supera los 36 V, el indicador de circuito activo parpadea y suena un zumbador. |
| Retención de datos | El símbolo «HOLD» indica que los datos están retenidos. |
| Almacenamiento de datos | Para 300 grupos, el símbolo «COMPLETO» indica que la memoria está llena. |
| Revisión de datos | El símbolo «LEER» indica cuándo se están revisando los datos. |
| Indicador de desbordamiento | El símbolo «OL» indica cuándo se ha superado el rango. |
| Prueba de interferencia | Identifica automáticamente las señales de interferencia. El símbolo «RUIDO» indica cuando la tensión de interferencia supera los 5 V. |
| Voltaje de la batería | Cuando el voltaje de la batería baje a aproximadamente 7,2 V, se mostrará el símbolo de bajo voltaje de la batería, lo que le recordará que debe reemplazarla. |
|
Corriente de trabajo
|
Retroiluminación: 56 mA máx. |
| En espera: 20 mA máx. (retroiluminación apagada) | |
| Medición: 200 mA máx. (retroiluminación apagada) | |
| Protección contra sobrecarga | Resistencia de tierra: entre cada terminal de C(H)-E, P(S)-ES CA 280V/3 seg. |
| Resistencia de aislamiento | Por encima de 10 M$\Omega$ (500 V entre el circuito y la carcasa) |
| Voltaje de resistencia | CA 3700V/rms (entre el circuito y la carcasa) |
| Características electromagnéticas | IEC61326 (CEM) |
| Dimensiones del instrumento | 183 mm × 89 mm × 56 mm |
|
Peso
|
Medidor: Aprox. 495 g (batería incluida) |
| Peso total: Aprox. 3,34 kg (incluidos los accesorios) | |
| Temperatura y humedad de funcionamiento | -10 °C a 40 °C; por debajo del 80% de humedad relativa. |
| Temperatura y humedad de almacenamiento | -20 °C a 60 °C; por debajo del 70% de humedad relativa. |
| Normas de seguridad | IEC61010-1 (CAT III 600V, CAT IV 150V, grado de contaminación 2); IEC61010-031; IEC61557-1 (resistencia de tierra); IEC61557-5 (resistividad del suelo); JJG 366-2004. |
