Medidor Multifunción de Parámetros Eléctricos ETCR EM7700
El comprobador eléctrico integral ETCR EM7700 está meticulosamente diseñado y fabricado para realizar pruebas exhaustivas de seguridad eléctrica in situ. Este instrumento presenta un diseño estructural totalmente nuevo e integra circuitos analógicos integrados de gran escala, circuitos digitales y microchips. Es adecuado para la comprobación del aislamiento y la conexión a tierra de diversos equipos eléctricos, así como para el mantenimiento, la comprobación y la verificación de dispositivos de corriente residual (RCD). Se trata de una herramienta profesional de inspección eléctrica para el sector energético.

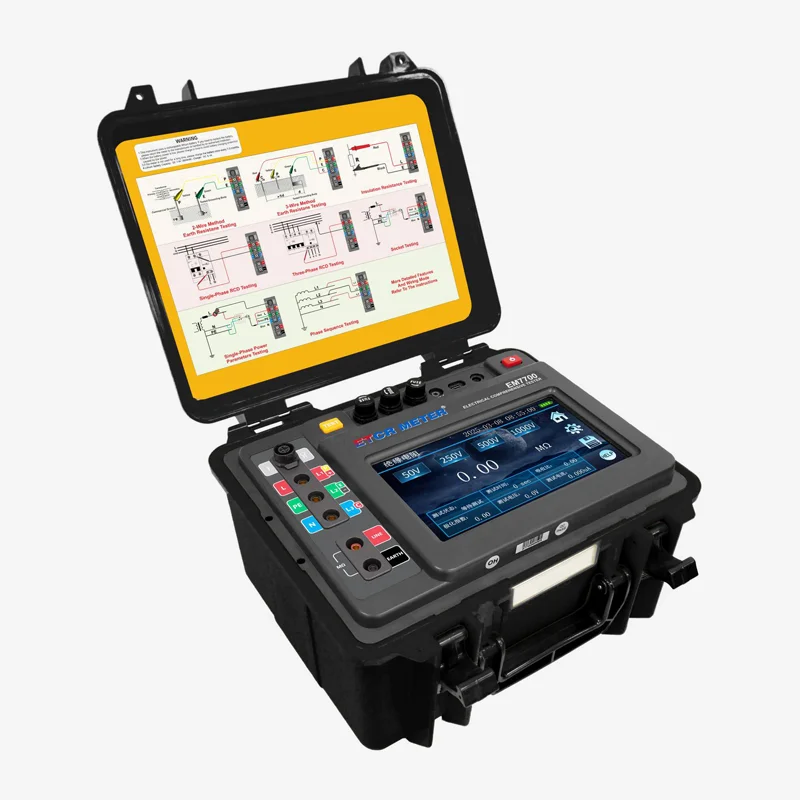

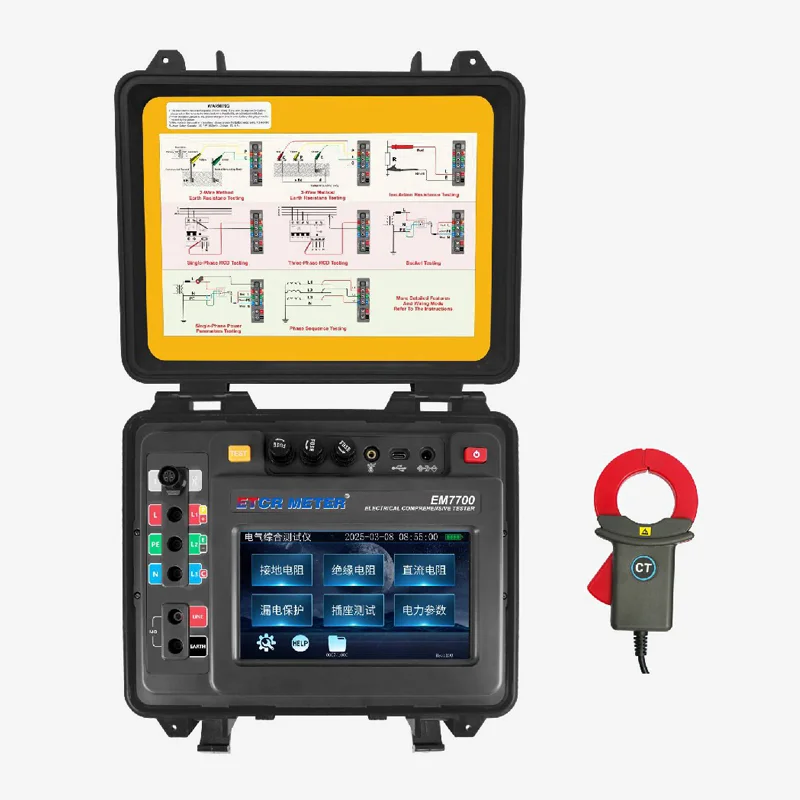

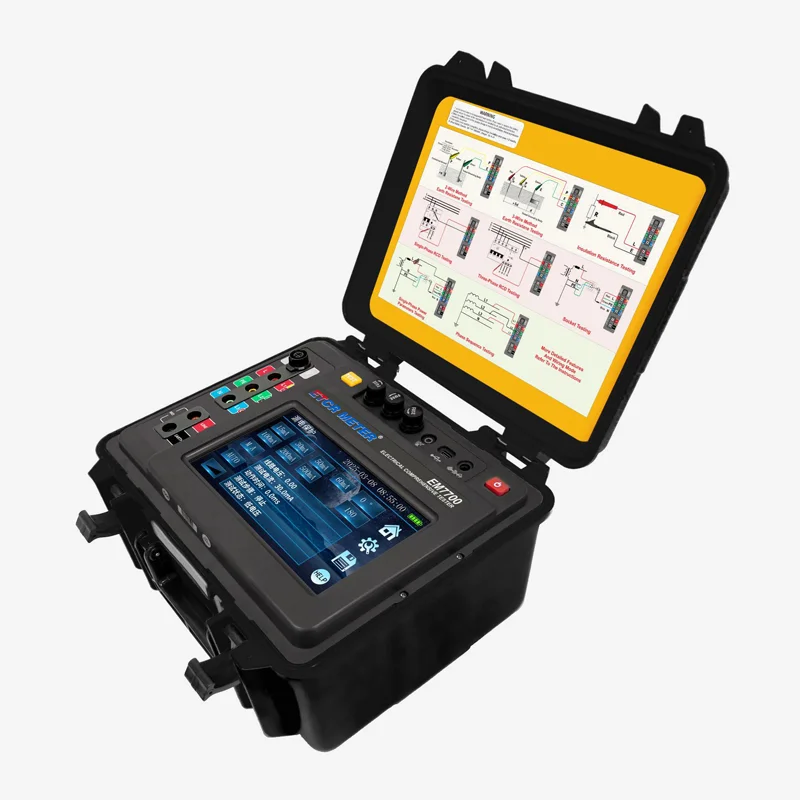

El instrumento cuenta con una pantalla táctil a color de 7 pulgadas para facilitar su uso. Permite medir parámetros como resistencia de tierra, resistencia de aislamiento, resistencia de CC, prueba de protección contra fugas RCD, detección de tomacorrientes, corriente RMS, voltaje de CA y secuencia de fases. Ofrece funciones más completas, mayor precisión, rendimiento estable y un funcionamiento cómodo y fiable.
Características ETCR EM7700:

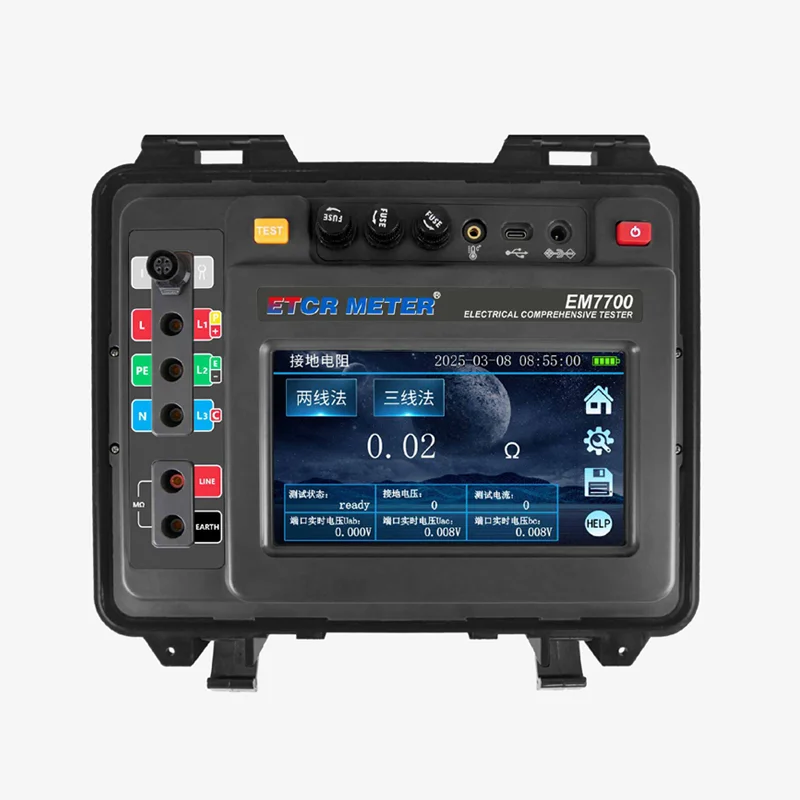

- Pantalla táctil a color de 7 pulgadas que muestra simultáneamente los datos de las pruebas. Las operaciones de prueba y la recuperación del historial de registros son muy prácticas
- Funcionamiento modular para diversas funciones de prueba, incluyendo pruebas de resistencia a tierra, pruebas de resistencia de aislamiento, pruebas de resistencia de CC, pruebas de protección contra fugas RCD, detección de enchufes eléctricos y pruebas de parámetros de potencia, lo que proporciona un funcionamiento claro y conveniente
- Los diagramas de prueba y las etiquetas de cableado se distinguen por diferentes colores para facilitar la comprensión del usuario en las diferentes funciones
- La batería de litio de gran capacidad de 7,4 V y 10400 mAh garantiza pruebas a largo plazo
- Tiempo de apagado automático personalizable
- Diagramas de cableado integrados para cada módulo funcional, lo que facilita a los usuarios la consulta del cableado
- Almacenamiento de registros de prueba de gran capacidad, que permite la navegación y el análisis directos de los registros de prueba en el instrumento. Almacena automáticamente 1000 conjuntos de datos de prueba en tiempo real con fecha y hora de la prueba
- La función de carga mediante comunicación USB permite subir los datos grabados a un ordenador para su almacenamiento y análisis estadístico
- Estructura de carcasa de doble capa, robusta y duradera, con grado de protección IP65 (cuando la tapa está cerrada)
Especificaciones ETCR EM7700:
| Parámetros Técnicos | Descripción / Valor |
| Funciones | Prueba de resistencia de puesta a tierra, prueba de resistencia de aislamiento, prueba de resistencia de CC, prueba de dispositivo de protección contra corriente de fuga RCD, prueba de toma de corriente, prueba de valor RMS de corriente, prueba de voltaje de CA, prueba de secuencia de fases. |
| Fuente de alimentación | Batería recargable de litio de 7,4 V CC y 10400 mAh, completamente cargada a aproximadamente 8,4 V CC. |
| Modo de visualización | Pantalla táctil a color de 7 pulgadas. |
| Rango de medición de la resistencia de puesta a tierra | 0,10 Ω ~ 3000 Ω |
| Precisión de la resistencia de puesta a tierra | ±2%lectura±5dgt |
| Rango de medición de la resistencia de aislamiento | 0,10M-80G |
| Máxima precisión en la resistencia de aislamiento | ±3%lectura±5dgt |
| Rango de corriente de fuga | Modos manual/automático: 15 mA, 30 mA, 50 mA, 60 mA, 100 mA, 200 mA, 500 mA. Modo rampa: 30 mA, 100 mA (se puede probar la corriente de funcionamiento específica). |
| Precisión de la corriente de fuga | ±10%lectura+5mA |
| Rango de tiempo de activación de la protección contra fugas | 0,0 ms-1000,0 ms |
| Precisión del tiempo de fuga | ±5%lectura±3ms |
| Rango de medición de resistencia de CC | 0,10Ω-3000Ω |
| Precisión de la corriente continua | ±5%rdg±8dgt |
| Rango de medición de voltaje CA | 0,10 V ~ 500,00 V |
| Precisión del voltaje de CA | ±2%lectura±5dgt |
| Rango de medición de corriente alterna | 0 mA-300,0 A |
| Precisión de la corriente alterna | ±2%lectura±5dgt |
| Rango de fase | 0,0° ~ 360,0° |
| Rango de frecuencia | 45,00 Hz ~ 65,00 Hz |
| Rango de potencia activa | 0,0 W ~ 150 kW |
| Rango de potencia reactiva | 0,0 var ~ 150 kvar |
| Rango de potencia aparente | 0,0 VA ~ 150 kVA |
| Rango del factor de potencia | -1.000 ~ 1.000 |
| Función de prueba de temperatura | Sí |
| Función de prueba de secuencia de fases | Sí |
| Función armónica | Contenido del tercer armónico, contenido del quinto armónico. |
| Interfaz de comunicación | Incluye una interfaz TYPE-C, monitorización de software y almacenamiento de datos que se pueden cargar a un ordenador, guardar e imprimir. |
| Almacenamiento de datos | 1000 juegos |
| Apagado automático | El tiempo de apagado automático se puede configurar de 0 a 60 minutos, siendo 0 para apagado. |
| Ajuste del reloj | Sí |
| Comunicación Bluetooth | Sí |
| Voltaje de la batería | Cuando el voltaje de la batería cae a 7,4 V CC ± 0,1 V, el símbolo de voltaje de la batería muestra un ícono de advertencia, lo que recuerda que la batería debe cargarse. |
| Consumo de energía | 12 W Máx. |
| Dimensiones de la unidad principal | 280 mm × 260 mm × 160 mm |
| Calidad del instrumento | Instrumento: Aprox. 2720 g (batería incluida)

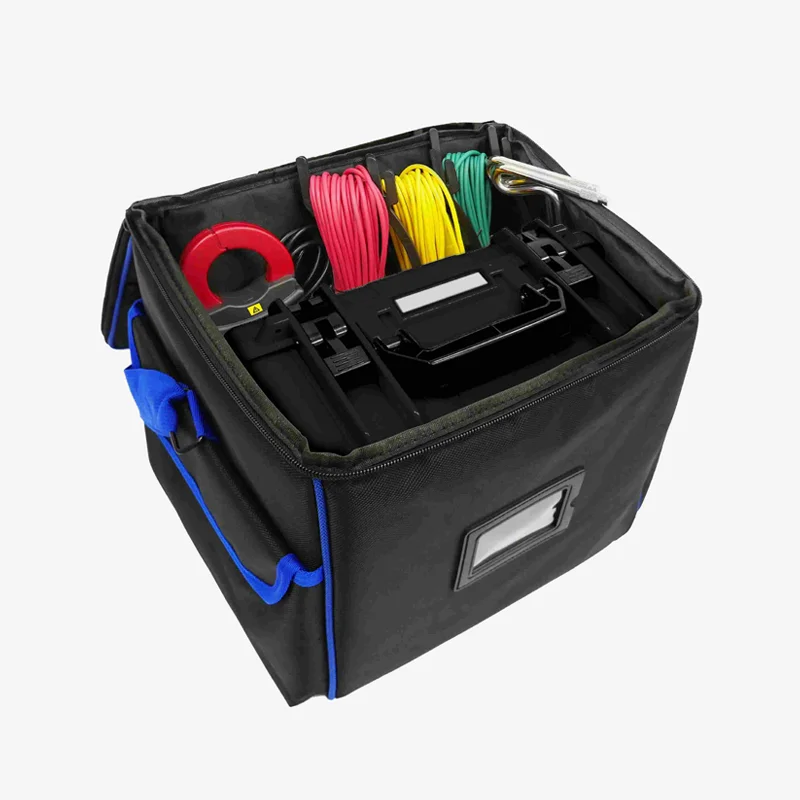

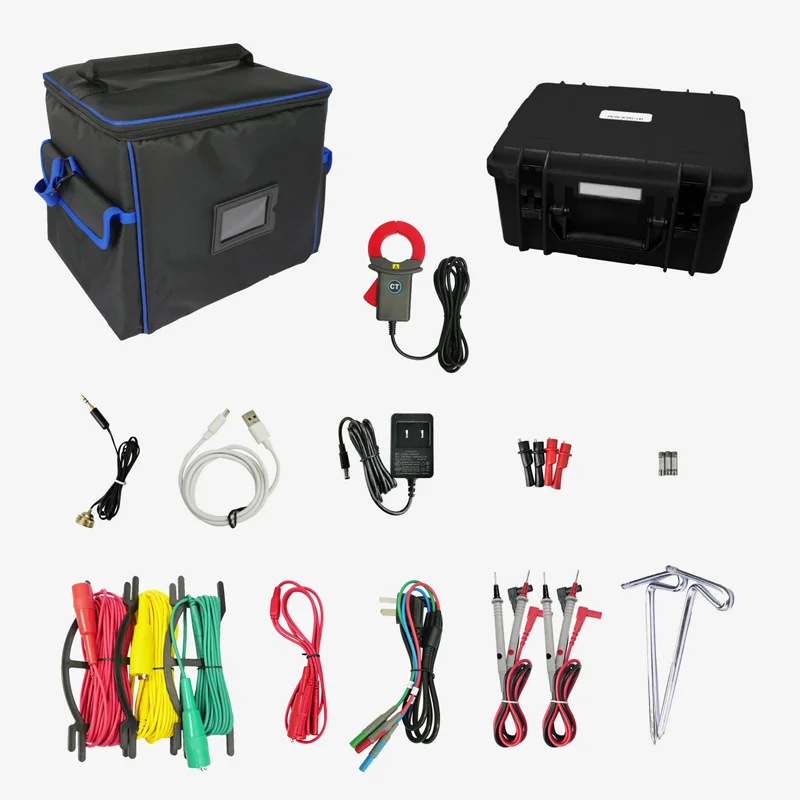

Pinza amperimétrica: Aprox. 200 g Cables de prueba: Aprox. 1210 g (incluidos cables de prueba simples, cables de prueba para enchufes y cables de prueba para multímetros) Varillas de puesta a tierra auxiliares: Aprox. 347 g (2 unidades) Peso total: Aprox. 6,3 kg (incluidos los accesorios) |
| Temperatura y humedad de funcionamiento | -10°C~40°C; por debajo del 80% de humedad relativa. |
| Temperatura y humedad de almacenamiento | -20°C~60°C; por debajo del 70% de humedad relativa. |
| Clasificación de protección | IP65 (con la tapa cerrada) |
| Protección contra sobrecarga | Medición de la resistencia de puesta a tierra: CA 280 V/3 segundos entre los puertos EP y EC. |
| Resistencia de aislamiento | Por encima de 10 MΩ (500 V entre el circuito y la carcasa) |
| Voltaje de resistencia | 3700 V CA/rms (entre el circuito y la carcasa) |
| Características electromagnéticas | IEC61010-4-3, Campo electromagnético de radiofrecuencia ≤1V/m |
| Normas de seguridad | IEC61010-1 (CAT III 300V, CAT IV 150V, Grado de contaminación 2); IEC61010-031; IEC61557-1 (Resistencia de puesta a tierra); JJG 366-2004 (Medidor electrónico de resistencia de aislamiento); JJG 843-2007 Probador de corriente de fuga; JJF 1283-2011 Especificación de calibración para probador de características operativas de dispositivos de protección operados por corriente residual. |
